3D scan als basis herontwerp schoolgebouw

Uitbreiding en renovatie Adriaan Roland Holst school te Bergen

Het monumentale gebouw uit 1932 heeft vele bewoners gekend. Sinds 1981 is het in gebruik bij de vrije school voor voortgezet onderwijs van VMBO tot VWO. De school wordt ruimtelijk gereorganiseerd, verduurzaamd en uitgebreid tot ruim 5000 m2.

De architecten van GeO werken alle details uit in een 3D model met Revit software. 3DX3 bracht alle ruimtes in kaart. Met ruim 250 scans werden alle details van het bestaande gebouw digitaal vastgelegd. Dit levert een zogenaamde “puntenwolk” op met meer dan 250 miljoen punten. Ieder punt met een eigen positie in de ruimte (x,y,z coördinaat) en een kleurwaarde. Vergelijkbaar met pixels in een foto, maar dan 3 dimensionaal. De animatie video’s hiernaast geven daarvan een indruk.

De 3D puntenwolk van de meetpunten wordt door de architect gebruikt als basis voor de verdere uitwerking in de tekensoftware.

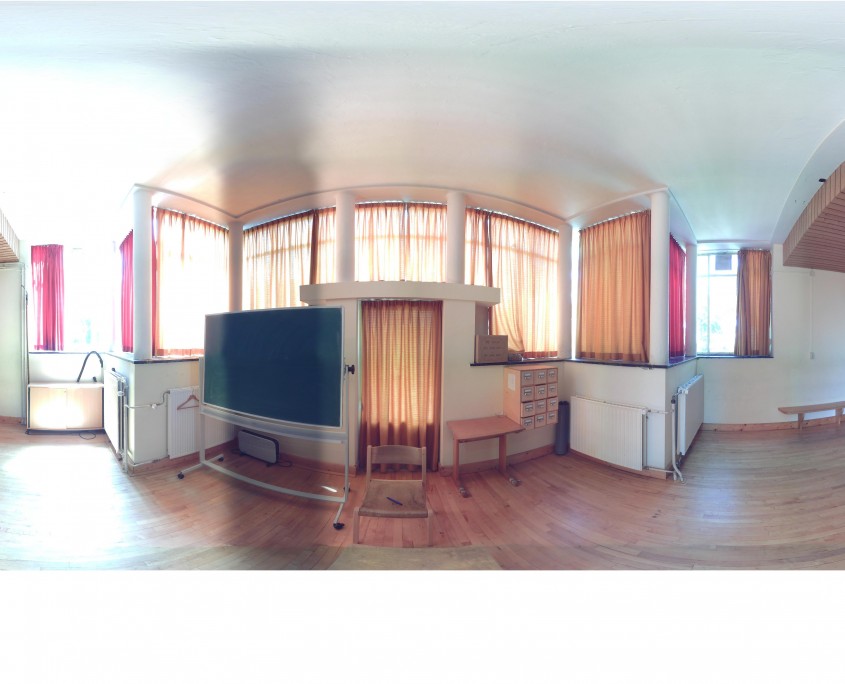

Verder wordt uit iedere scan een 360° bolfoto gegenereerd. Doordat iedere pixel daarin een vastgestelde positie heeft, kunnen op deze foto’s zeer nauwkeurige metingen worden gedaan. De foto’s worden middels een interactieve webshare applicatie met aannemers, installateurs en andere partijen gedeeld en zijn daarmee een handige tool om het bouwproces te vergemakkelijken. Hieronder een aantal “platgeslagen” bolfoto’s.

Gerealiseerde projecten

3D scans Eise Eisinga Planetarium te Franeker, werelderfgoed sinds 2023

De laserscans van 3DX3 geven een mooi kijkje tussen de zoldervloer en het verlaagde plafond in het planetarium, waar Eise Eisinga tussen 1774 en 1781 de aandrijving van zijn meesterwerk bouwde. Een leuke bijvangst in een reeks van scanopdrachten ten behoeve van vastgoed digitalisering voor Teken-Plein en Gemeente Waadhoeke.

Toekomst voor “De Toekomst”

De oude strokartonfabriek wordt omgebouwd tot horecabestemming. 3DX3 bracht alle ruimtes van dit rijksmonument tot op de millimeter in kaart. Binnen 1 werkdag werden hiervoor op meer dan 200 posities laserscans gemaakt, die uiteindelijk zijn samengevoegd tot 1 grote puntenwolk met miljoenen punten. De puntenwolk is de basis waarmee de 3d modellen van de nieuw aan te brengen constructies precies op maat worden ontworpen en in de fabriek kunnen worden geprefabriceerd.

Gemeentehuis Oldambt

Het zuidelijk deel van het centrum van Winschoten wordt opnieuw ingericht. 3DX3 bracht onlangs met behulp van laserscanning de belendingen van het bouwterrein in kaart. Zo kan het nieuwe ontwerp exact binnen de bestaande grenzen worden gesitueerd en gedimensioneerd.

Daar zit muziek in!

Revit model van orgel op basis van laserscans maakt verhuizing naar nieuwe kerk mogelijk

BWTS (Ballast Water Treatment System) voor schepen

3dx3 scant aan boord van diverse schepen de ruimtes voor plaatsing van ballast water treatment systemen (BWTS)

3D scans pompaggregaat

"as-built" vastleggen van nieuw type pomp aggregaat bij Van Heck (Oosterwolde, Friesland). Deze diesel aangedreven unit pompt meer dan 2 m3 per seconde! Met behulp van de scans is de complete aggregaat 3D gemodelleerd en tot op productie tekening niveau uitgedetailleerd.

Renovatie draaibruggen Sas van Gent en Sluiskil

Voor een elektrotechnische renovatie scande 3DX3 de technische ruimtes in en maakte nauwkeurige tekeningen van de as built situatie. Tevens leverde 3DX3 een kant en klaar interactief softwarepakket waarmee alle scans middels 360 graden fotoweergave of 3d weergave op een laagdrempelige wijze individueel kunnen worden beoordeeld.

Herbestemming Teresiakerk te Apeldoorn

In de kerk worden appartementen gebouwd. De door 3DX3 in opdracht van Groupius Wonen gemaakte puntenwolken zijn de basis voor het 3D model van het definitieve ontwerp.

Nicolaikerk te appingedam

Er zitten forse scheuren in de muren van de Nicolaikerk van Appingedam. Om goed in kaart te krijgen wat de bestaande fundering voor de kiezen krijgt heeft 3DX3 de kapel van buiten en binnen gescand, inclusief onderliggende kelders. Met behulp van de scans worden door de constructeur de gewichten van de constructiedelen bepaald en kan tevens worden geanalyseerd hoe de exacte geometrie er uit ziet.

Recreatiepark Ter Spegelt

Deze winter wordt het zwembad van Sterrenstrand op het recreatiepark Ter Spegelt grondig gerenoveerd en verbouwd. In opdracht van K3H Architecten scande 3DX3 het hele gebouw in, zodat de eigenaar ook voor toekomstige aanpassingen en vernieuwingen alles goed in kaart heeft. Het geheel is door 3DX3 gemodelleerd in Autodesk Revit met detailniveau 200 of meer. Volgend jaar april wordt het nieuwe zwembad in gebruik genomen.

RWZI Nederhorst den Berg

Een deel van de slibleidingen moesten opnieuw worden gemaakt. Met de scans werden de as built leidingdelen gemodelleerd en konden deze geheel in de fabriek worden geprefabriceerd. Het monteren was vervolgens een koud kunstje.

Modificatie bij Akzo Delfzijl

Drie volledig gesloten aparte ruimtes op hoogte waar een machine moet worden ingebouwd. Geen tekeningen van de bestaande situatie. Hoe meet je zoiets nou in om een ontwerp te kunnen maken dat past en rekening houdt met de bestaande constructieve elementen? De oplossing werd gevonden door gebruik te maken van laserscanning. Resultaat: hoge mate van prefab, razendsnelle doorlooptijd en geen faalkosten.

Glaspanelen voor Antonius van Paduakerk

Recentelijk verkreeg Saint Gobain Glass Solutions de opdracht om in de entree van de kerk de met hout beklede spitsbogencontructie te voorzien van glaspanelen en glazen deuren. Het inmeten hiervoor leek in eerste instantie een hele uitdaging. 3DX3 klaarde deze klus relatief eenvoudig met behulp van laserscanning.
Lees meer

Uitbreiding Plus supermarkt te Schildwolde

De supermarkt in Schildwolde wordt gerenoveeerd en uitgebreid. Door de supermarkt te scannen kunnen de nieuwe componenten tot op de milimeter worden gepostioneerd en perfect aansluiten op de te handhaven gebouwdelen.
Lees meer

3D scanning voor uitbreiding fabriek Siniat

Siniat maakt producten voor de afbouw en afwerking van wanden en plafonds. Het bedrijf breidde haar productielocatie uit en moest daardoor onder andere een nieuwe silo plaatsen. 3DX3 scande de locatie driedimensionaal in en zorgde ervoor dat alle onderdelen naadloos passen.

Prefab glaspanelen dankzij 3D laserscan

39 oudere huizen die ogenschijnlijk bijna allemaal hetzelfde zijn, maar schijn bedriegt. Geen muur bleek qua afmeting 100% gelijk en ook was geen enkele wand helemaal vlak. Door 3D laserscanning verzorgde 3DX3 het inmeten en het uittekenen van 650 glaspanelen. Deze konden vooraf gefabriceerd en daarna razendsnel geplaatst worden.

Koelwatersysteem laboratorium 3D in kaart gebracht voor uitbreiding

In het High Field Magnet Laboratory (onderdeel Radboud Universiteit Nijmegen) heeft 3DX3 de huidige leidingloop en doorvoerposities in kaart gebracht met 3D laserscanning. Op basis van onze 3D laserscans kan een ontwerp worden gemaakt voor de uitbreiding van het koelwatersysteem.

Aanpassen bordessen van watergemaal

Al in 2013 werden er bordessen gemaakt voor gemaal Miedema in Friesland. Deze werden echter opgeslagen omdat het gemaal eerst grondig gerenoveerd werd. Om te checken of de bordessen daarna weer zouden passen, voerde 3DX3 een 3D laserscan uit. Niet voor niets: er waren inderdaad aanpassingen nodig!

3D meting vervorming filterpers

Stel, je hebt een machine (een pers) die veel storingen geeft. En je vermoedt dat dit veroorzaakt wordt doordat er zoveel kracht wordt uitgeoefend, dat de machine tijdens het persen vervormt. Hoe meet je dat dan? 3D laserscanning van 3DX3 bracht uitkomst.

3D scan als basis herontwerp schoolgebouw

3D scanning is perfect wanneer je een monumentaal pand gaat renoveren, maar niet over goede tekeningen beschikt. Voor de Adriaan Roland Holst school in Bergen brachten wij het pand gedetailleerd in kaart. Deze gegevens vormen de basis voor de nieuwe ontwerpen.

Bunker Bertha 3D en interactief in beeld

Wandel virtueel door een bunker uit de Tweede Wereldoorlog. Het kan dankzij de 3D scan die wij maakten van dit fascinerende gebouw dat nog niet zo lang geleden volledig door vrijwilligers is opgeknapt. Maak kennis met een paar mogelijkheden van 3D scanning!

Toekomstige bevingschade aantonen door 3D scan

Als je een nieuw, modern complex laat bouwen op de grens met het Groningse aardbevingsgebied, dan wil je goed in de gaten houden of jij geen bevingschade hebt. Voor een boerderij in Oostwold (Groningen) voerden wij een nulmeting uit. Eventuele schades worden dan snel aantoonbaar.

Oneffen gevel: 3D scan zorgt voor vlakke beplating

Bij een gevelrenovatie bleek dat de gevels allesbehalve vlak waren. Met 3D laserscanning scande 3DX3 de gevels en bracht de vlakheid tot op de mm in kaart. Daardoor kon Compri bij de het plaatsen van de aluminium gevelbeplating op locatie de perfecte vuldikte bepalen.

3D inmeten hal en machines voor feilloze verhuizing

Chocoladefabrikant Chokoplus breidt uit en wil daarvoor machines (ver)plaatsen. Om zeker te weten of alles goed past heeft 3DX3 zowel de machines als de ruimtes ingescand. Door deze gegevens online te delen met de opdrachtgever en aannemer, kunnen alles exact uitwerken.

Reverse engineering: reproduceren tekening ventilator

Machinefabriek Borger uit Hoogezand (Groningen) kreeg de opdracht een ventilator te repareren. Helaas waren er geen tekeningen van het te vervangen onderdeel. Met 3D scanning konden wij een nauwkeurige tekening van het betreffende onderdeel reproduceren.

Machinekamer van een superjacht 3D ingescand

Spaarnestad in Haarlem moet een scheepsmotor leveren voor een jacht. En het jacht... dat staat in Spanje bij een werf. Om zeker te weten dat alles straks past, zorgde 3DX3 voor een 3D scan van de machinekamer.

Documenteren verbouw appartementencomplex

In plaats van het te slopen, is besloten een appartementencomplex het Liornehuis in Hoorn te vernieuwen. Omdat de oorspronkelijke tekeningen ontbraken, scande 3DX3 alles nauwkeurig in. De architecten konden daardoor direct aan de slag met het herontwerp.

Inmeten van balkons voor afdekkingen

Voor Lammerts van Bueren, leveranciers van afdekkingen, deden we metingen voor een project bij een verzorgingstehuis in Haarlem. Wij scanden de balkons en aanliggende constructies in en leverde daarmee de digitale gegevens voor de tekensoftware en snijmachine.

3D scan omgeving voor vernieuwing winkelpanden

Om de situatie na een gevelrenovatie van een winkelgebied in beeld te brengen maakte 3DX3 een scans van de omgeving. Zelfs boven verlaagde plafonds maakten we perfecte scans: iets wat met 3D laserscanning heel goed kan, ook als er geen licht is.

Reverse engineering RWZI-installatie dankzij 3D scan

3D scanning is ideaal voor reverse engineering: Wetterskip Fryslân wilde bij een rioolwaterzuivering (RWZI) een installatie vervangen. Hiervan waren alleen geen tekeningen meer beschikbaar. Met de 3D scans van 3DX3 kon de bestaande installatie toch nauwkeurig worden nagebouwd.

Monumentale loods met 3D laserscanning in kaart

In Den Helder worden appartementen gebouwd in een loods uit WOII. Voor Geo Architecten verzorgden wij een gedetailleerd 3D model van de bestaande situatie. Ook zorgden we voor een webapplicatie waarmee gedetailleerde 3D panoramafoto’s bekeken kunnen worden.

Bepalen van de oppervlakte door 3D scanning

Voor Zorggroep Meander verzorgde 3DX3 het opmeten van een aantal ruimtes, om na te gaan of de veronderstelde werkruimte overeenkwam met de werkelijkheid. We scanden 15 ruimtes in met 3D laserscanning en vergeleken de resultaten daarvan met de tekeningen.

Driedimensionaal inmeten keukens en badkamers

In maximaal 1 dag glaspanelen in een woning plaatsen op bestaande tegelwanden: met dit concept wil glasleverancier Glazz bij renovaties de overlast tot een minimum beperken. Dankzij 3D laserscanning kan dit. Vooraf meten we de ruimtes in, vervolgens leveren we de montage-, installatie- en productietekeningen.

3D inmeten gebruikte machines voor nieuwe fabriek

Hempflax bouwt een nieuwe fabriek in Roemenië. Deze leverancier van hennepproducten schafte hiervoor gebruikte machines aan in Frankrijk. Om een opstellingsplan te kunnen maken voor de nieuwe locatie, reisde 3DX3 af naar Frankrijk om de machines in te scannen met 3D laserscanning.
